Эффект температуры предрасширения
Кристалличность фармацевтических веществ влияет на биопригодность, и на физическую и химическую стабильность. Благодаря этому свойству большинство фармацевтических продуктов содержат лекарства в кристаллической форме. При большинстве фармацевтических процессах, таких как сушка, грануляция, измельчение и сжатие наблюдается изменение температуры, давления и относительной влажности. Напряжение приложенные на кристаллы в этих процессах могут вызвать дефекты в кристаллической решетке и быть причиной в снижении степени кристалличности [44]. Также было обнаружено, что после процесса RESS уменьшается степень кристалличности первоначального ибупрофена. На рис. 7 показано различие XRD образцов, не подвергшихся процессу и частиц полученных по методу RESS.Образцы показывают идентичные структуры (с одинаковой длинной волны и дифракционным углом, пучки рентгеновских лучей отражаются от одинаковых поверхностей), но для частиц обработанных процессом максимальная интенсивность меньше. Снижение в интенсивности происходить из-за уменьшения в кристалличности или в размерах частиц.
В ходе экспериментов температура предрасширения устанавливалась выше, чем температура плавления ибупрофена. В противном случае, не избежать охлаждения конца капилляра. Чарунчатракул (Charoenchaitrakool) и

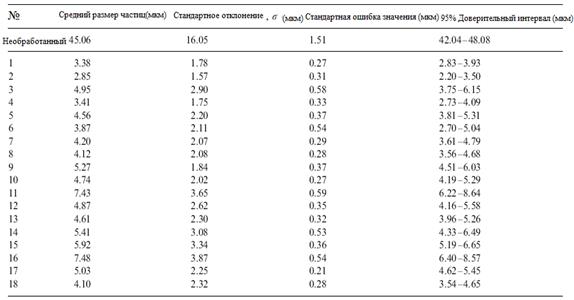

Табл. 2. Количественные результаты экспериментов
Рис. 2. Сравнение PSD необработанного ибупрофена (□) с обработанным методом RESS получаемого из опыта 16 (наихудший случай)(■)
Рис.3. XRD образцы(а) необработанного ибупрофена (б) обработанного методом RESS получаемые из опыта 9 до обработки ультразвуком
Другие[19] изучили фазовое поведение системы ибупрофен-СО2 и представили график давление-температура для трёхфазовой линии твёрдость-жидкость-газ. Согласно этим результатам все условия предрасширения, используемые в нашей работе, находятся в области двух фаз.Когда насыщенный или ненасыщенный раствор подогревают перед расширением, раствор становился пересыщенным и частицы ибупрофена, выделяющиеся из капель жидкости, могут образовываться до расширения [45]. Уменьшения интенсивности образцов XRD для частиц полученных методом RESS по сравнению с частицами не подвергшимся процессу, могут быть отнесены к образованию жидкой фазы. Дифенбаченер (Diefenbachener) и Турк (Turk) [45] изучили фазовое равновесие бинарных систем Нафтали- CO2,нафталин CHF3 и тройную систему нафталин-CO2-CHF3, для того чтобы внести свой вклад в объяснении образования частиц методом RESS.Авторы[45] также показали, что для системы бензольная кислота- CHF3, чем ниже температура предрасширения от температуры точки плавления, тем частицы, полученные c помощью RESS меньше и сферичнее, тогда как при более высоких температур предрасширения от температуры точки плавления получаются более крупные объединения частиц, что указывает на образование частиц из жидкой фазы.
В противоположность температуры предрасширения, используемой в нашей работе, в результате которой раствор попал в двухфазную область Чарунчатракул (Charoenchaitrakool) и другие[19], провели эксперименты при более низкой температуре предрасширения и в однофазной области перед расширением. Однако они также отметили уменьшение пика интенсивности показаний XRD после процесса RESS, что указывает на более низкую степень кристалличности. Чарунчатракул (Charoenchaitrakool) и другие[19], также изучали влияния степени кристалличности на степень растворения путём измерения степени внутреннего растворения диска (диск – IDR). Они обнаружили, что диск –IDR обработанного ибупрофена был слегка выше, чем у первоначального материала в связи со снижением в степени кристалличности.
Далее в этом разделе, будут рассмотрены влияния параметров RESS (давления экстракции, температуры предрасширения, длины капилляра дистанции распыления, угла столкновения) на размер частиц, будут обсуждаться при средних значениях распределения размеров частиц образцов.
Увеличение температуры предрасширения примерно в 10 оС в диапазоне 76-104 оС при давлении экстракции 150 бар (вне реакционной области), приводило к незначительному уменьшению среднего размера частиц (рис. 4).
